EN-ZPSN系列直行程电动双座调节阀
概述
EN-ZPSN系列直行程电动套筒调节阀，由套筒阀配用德国进口PS系列和日工装3610系列电动执行机构组成。电动执行机构内有伺服系统，无需另配伺服放大器，有输入控制信号（4-20mADC或1-5VDC）及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节。采用平衡式阀塞结构，具有阀塞稳定性好、不易产生震动、噪声低敏感性小、允许使用压差大、连接简单等特点，广泛用于流量系数大，泄露量要求比较严的电力、冶金、石油、化工、轻工等行业的工业自动控制系统中。
技术参数和性能
1.阀体
形 式：直通双座铸造球型阀
公称通径：DN20-300mm
公称压力:PN1.6 4.0 6.4Mpa
连接形式：法兰式按JB78-59 JB79-59
材 料:HT200 ZG251 ZG1Cr1Sni9
ZG0Cr18Ni 12Mo2Ti
2.上阀盖
常温型（P）：-20-+200℃
散 热 型：+200℃-+450℃
压盖形式：螺栓压紧式
填 料：V型聚四氟乙烯填料，含浸聚四氟乙烯填料
石棉编织填料，柔性石墨
3.阀内组件
阀芯形式：上导向单座套筒或双座套筒柱塞型阀芯

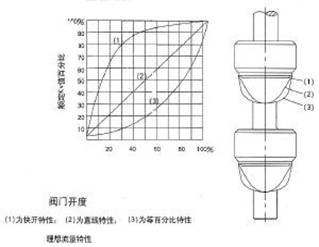

流量特性：等百分比特性、线性特性和快开特性。
材 料:1Cr18Ni9Ti 0Cr18Ni12Mo2
4.执行机构
类 型:可选PS系列或3610系列电子式直行程执行机构。
技术参数和性能:请参阅对应的执行机构与伺服放大器说明

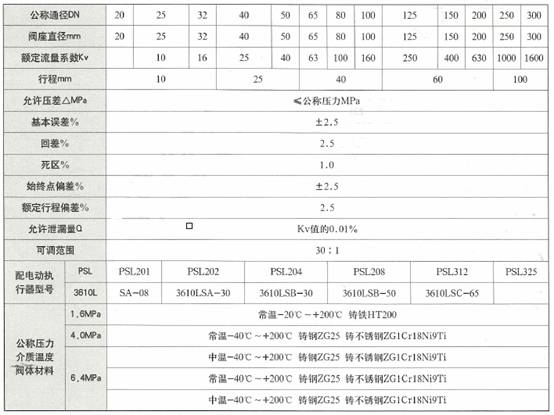

EN-ZPSN型电动双座调节阀规格参数
主要零件材料及推荐使用温度范围

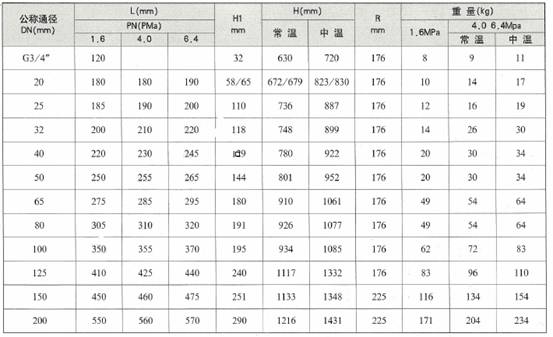

安装尺寸和重量

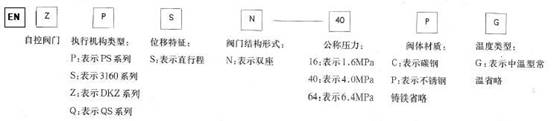

型号编制说明
订货须知
1、产品型号与名称 2、公称通径DN（mm） 3、公称压力 4、流量特性 5、阀体材质 6、额定流量系数 7、介质种类和温度范围 8、阀前后压力（压差） 9、电源压力和控制信号 10、其它特殊要求
